PC磨砂耐力板

造成PC耐力板出泡的缘故有什么？应当怎样防止？
PC耐久度板的冲击性抗压强度能够做到3kg/cm，PC耐久度板的冲击性抗压强度是一般玻璃的250-300倍，亚克力板的20-30倍，是钢化夹胶玻璃的二倍，基本上沒有损坏的风险性。当它落在3Kg锤头正下方2米处时沒有缝隙。它有“不玻璃渣”和“环状钢”的美名。PC板的耐冲击性容许其在室内温度下冷成型或热弯折。冷拔和折弯加工成形可在PC板的2.5米范畴内开展，装有大中型数控折弯机和烘箱设备。耐力板可依据设计图纸在现场冷拔，并安裝在弧形，半圆型顶端和窗子中。弯曲半径是板薄厚的100倍。

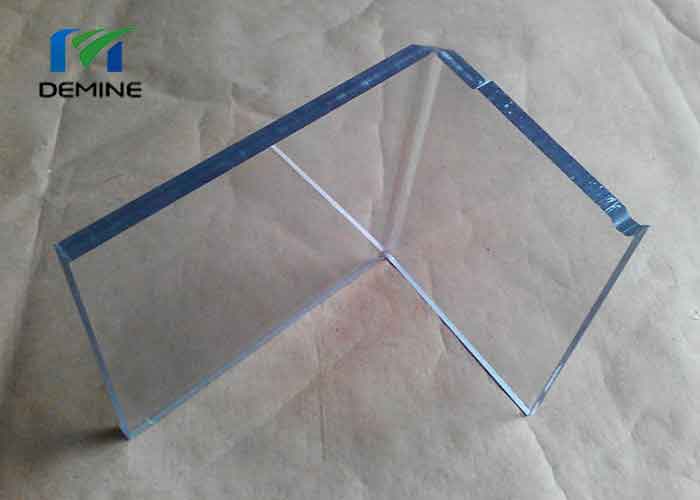

PC耐力板折弯加工，又叫压合成形，是依据PC耐力板热塑性特点，将其加热到一定温度，变软后产生塑性形变的加工工艺。
PC耐力板热形变温度约为130℃（1.18MPa），玻璃化温度约150℃，高过这一温度板材就能开展热成形。
造成板材出泡一般 是因为二种缘故：
一、假如PC耐力板加热時间太长/温度过高，板材便会出泡（温度过高，內部刚开始熔融，外界汽体进到板材內部）。而一般 中后期生产加工不象板材生产制造的情况下由机器设备对温度和加热時间开展操纵，只能依靠人力分辨，因此钣金折弯一般需由阅历丰富的技术专业职工来进行。

二、PC(聚碳酸)板材自身会吸潮，（在标准大气压下，23℃，空气湿度50%的吸水性是0.15%）因而，制成品耐力板材假如储放時间较长，通常会吸咐空气中水分，假如没有成形前去除水分，成形后产品便会出現汽泡和雾气的微孔板群，进而危害外型。为防止水分所造成的异常现象，因此在加热成形前，应将板材用较低温度开展一段时间预干躁，一般可在110℃~120℃的温度设置下去除水分，除水温度不能高过130℃，以避免板材变软。去除水分的延迟时间在于板材的水分成分、板材薄厚及其采用的干躁温度。
热弯时不留意得话容易产生出泡、泛白的状况，应当怎样防止呢？
弯曲半径为板材薄厚的三倍，能够调节加热地区的总宽以获得不一样的弯曲半径。针对高精密或大中型制品的生产制造，提议应用两侧含有温度控制板的钣金折弯设备。能够做一个简易的定形支撑架，使板材在原来地方制冷以减少挠度值。
部分加热会造成产品中造成热应力，此外针对热弯的板材要需注意化工品的应用。在一切状况下，都提议先做一下一件试品，便于测量钣金折弯实际操作的可行性分析和适合的加工工艺标准
去除水分的延迟时间在于板材的水分成分、板材薄厚及其采用的干躁温度。历经除水的板材能安全性的加热至180~190℃，能便捷的开展形变。
PC耐力板钣金折弯是耐力板生产加工生产制造中不可或缺的一个工艺流程，做为生产制造制造厂，应当依据商品实际规定，综合性考虑到采用哪样加工工艺，操纵好每个容易出难题的关键环节，才可以生产制造出沒有出泡、规格规范的PC耐力板商品！
